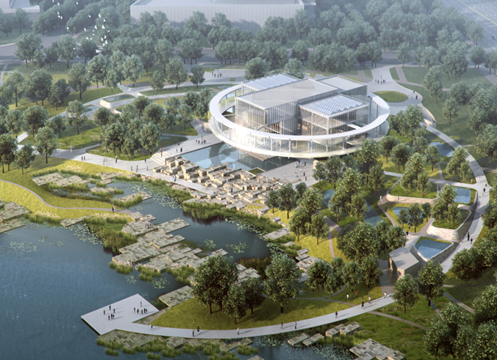

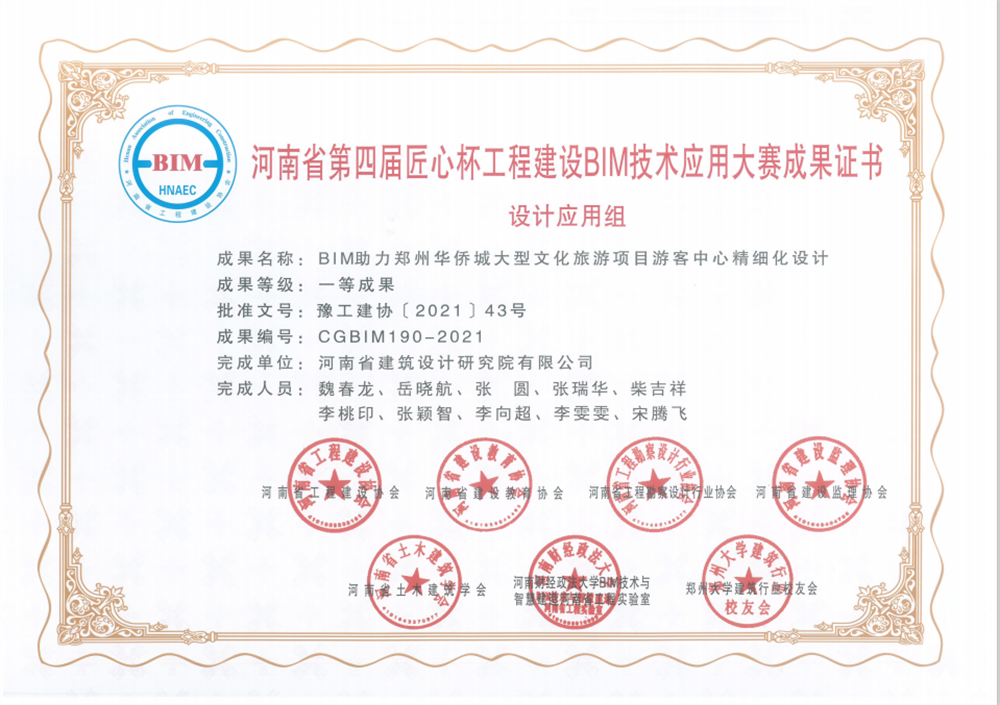

公司 第三分院 BIM技术应用中心 荣获河南省第四届匠心杯竞赛设计组一等成果，获奖项目为“BIM技术助力郑州中原华侨城大型文化旅游项目游客中心精细化设计”。

设计  解析

Analysis

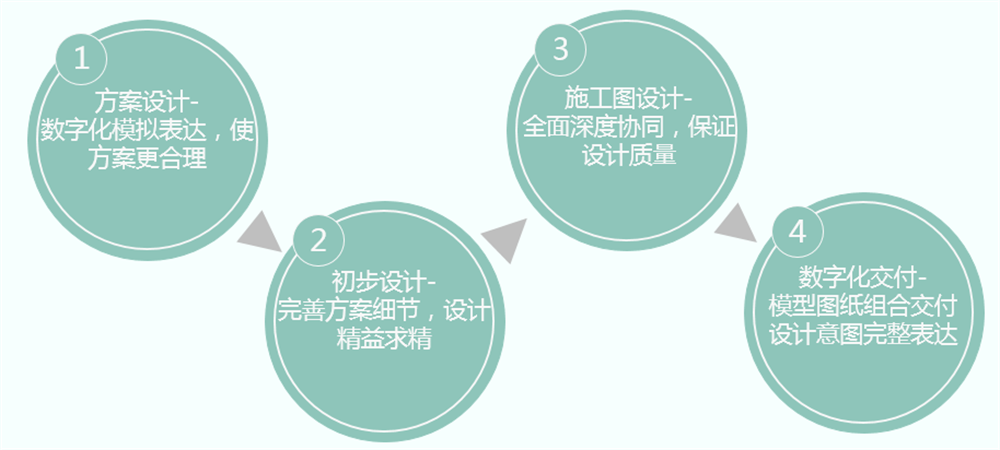

基于BIM技术的精细设计

一、方案设计

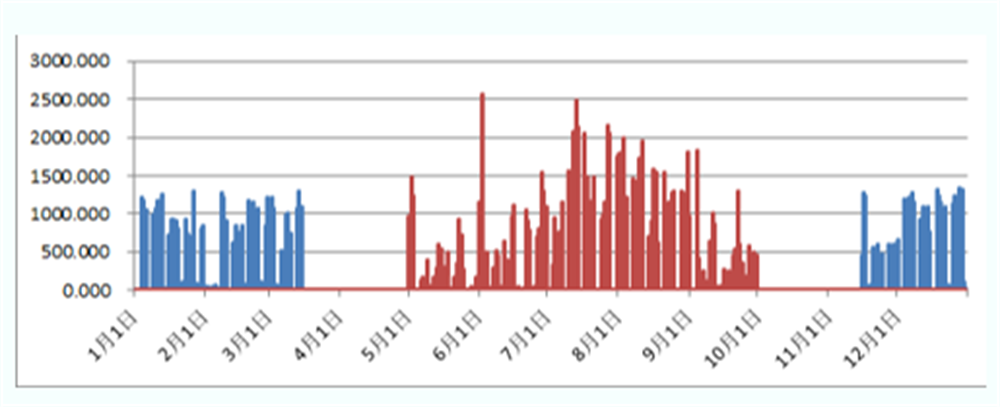

E1.能耗分析

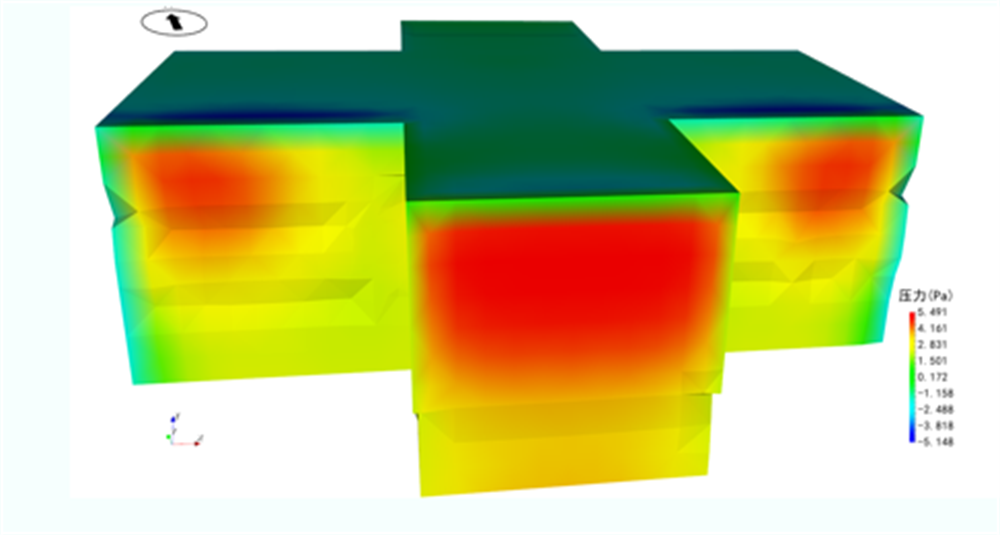

E2.风环境分析

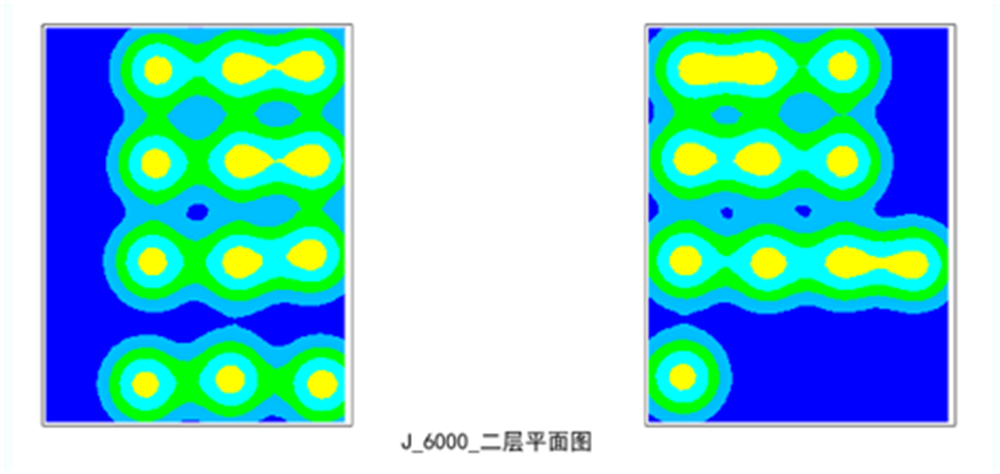

E3.室内光照分析

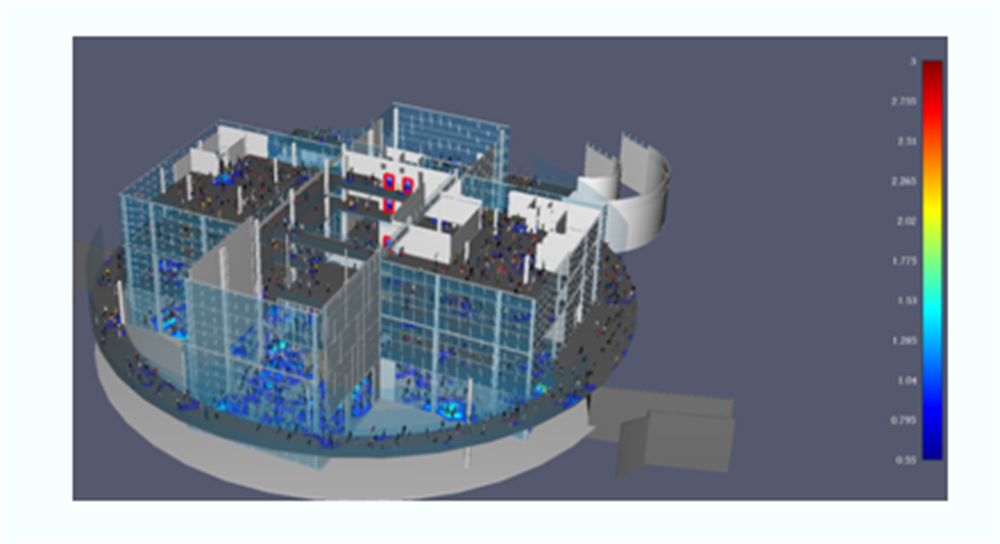

E4.交通流线分析

基于BIM技术，对本建筑进行光环境、风环境、全年负荷、空调系统能耗等模拟分析，一模多算，大大节约了分析时间，同时提高了数据的精准度。

二、初步设计

1. 通过可视化手段对项目的细部构造进行方案优选

2. 利用BIM技术对节点的做法进行优中选优

3. 幕墙风口方案优化

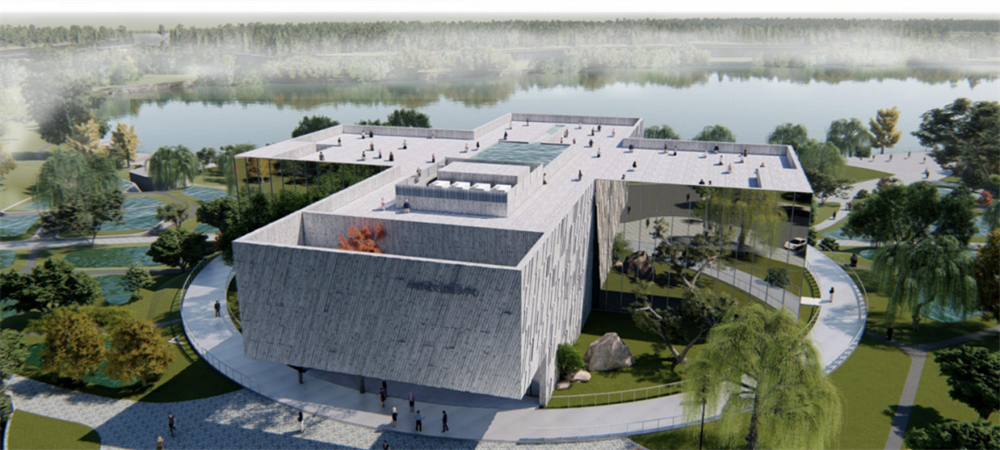

4. 屋顶天窗排水优化

5. 门厅旋转门优化

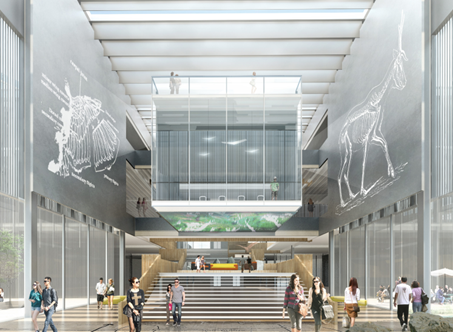

“灯笼”多媒体室方案

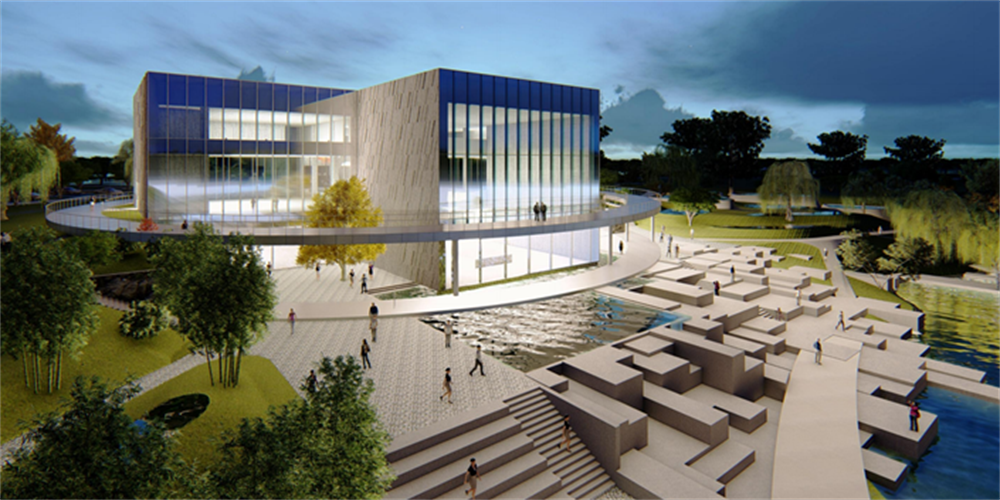

观景环廊方案

从二维到三维立体可视化的排水方案优化

三、施工图深化设计

基于BIM技术在设计过程中采用协同作业的模式，明确各专业内的分工与工作记录管理，及时的可视化展示与甲方高效沟通，设计错误预检验与施工预模拟检验，保证了设计工作的高效、高质进行。

解决碰撞侦错发现的设计问题之后，使用BIM模型自动生成的平、立、剖视图， 依照公司的BIM出图执行标准进行标注、细化已完成项目施工图。

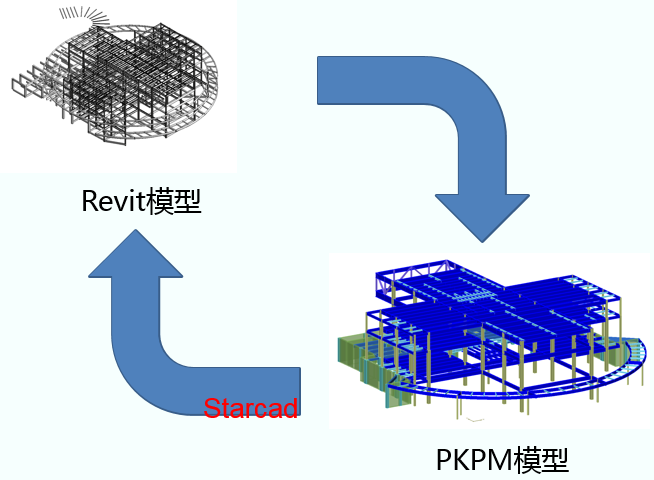

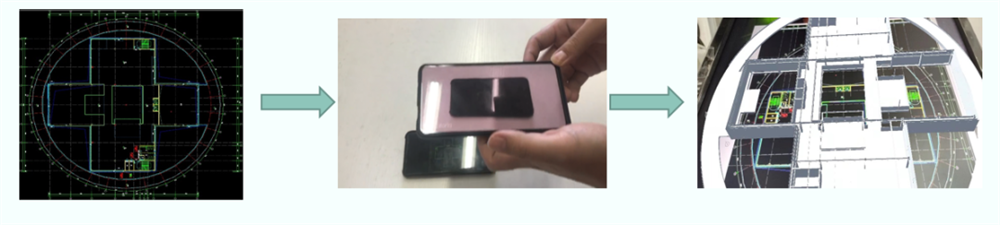

四、数字化交付与AR创新
