HNAD 技术专栏|医疗建筑用电负荷指标分析

医疗建筑作为特殊公共建筑类型，其用电负荷具有重要性高、连续性要求严格、设备种类繁多等特点。以下从国家标准、负荷指标、影响因素等方面进行综合分析。

一、医疗建筑用电负荷分级标准

医疗建筑用电负荷根据负荷供电可靠性要求及中断供电对生命安全、人身安全、经济损失等所造成的影响程度进行分级，按现行规范分为四级：

1.特级负荷：二级、三级医院的急诊抢救室、血液病房的净化室、产房、烧伤病房、重症监护室、早产儿室、血液透析室、手术室、术前准备室、术后复苏室、麻醉室、心血管造影检查室等场所中涉及患者生命安全的设备及其照明用电;大型生化仪器、重症呼吸道感染区的通风系统；

2.一级负荷：二级、三级医院的急诊抢救室、血液病房的净化室、产房、烧伤病房、重症监护室、早产儿室、血液透析室、手术室、术前准备室、术后复苏室、麻醉室、心血管造影检查室等场所中的除特级负荷的其他用电设备;及急诊诊室、急诊观察室及处置室、婴儿室、内镜检查室、影像科、放射治疗室、核医学室等诊疗设备及照明用电;计算机网络系统用电;门诊部、医技部及住院部30%的走道照明;

3.二级负荷：二级、三级医院的电子显微镜、影像科诊断用电设备;肢体伤残康复病房照明用电;中心(消毒)供应室、空气净化机组;贵重药品冷库、太平柜;客梯、生活水泵、采暖锅炉及换热站等用电负荷；

4.三级负荷：一、二级负荷以外的其他负荷。

二、医疗建筑用电负荷指标

根据《工业与民用供配电设计手册》（第四版），中心城镇医疗卫生建筑用电负荷指标为90W/㎡，变压器配置容量为≥130VA/㎡；《全国民用建筑工程设计技术措施-电气》2009版规定医院的用电指标为30-70W/㎡，变压器配置容量为50-100VA/㎡。为印证以上数据的准确性，笔者对实际参与设计的医院用电负荷进行归纳总结，以期能够对医院的电气设计提出一些建设性的意见，供同行参考。

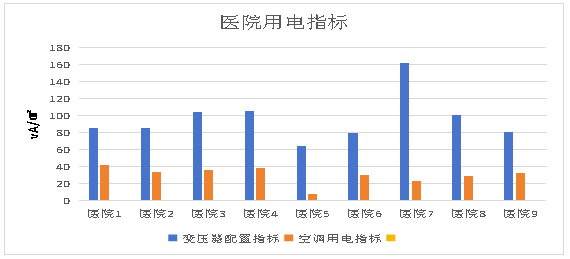

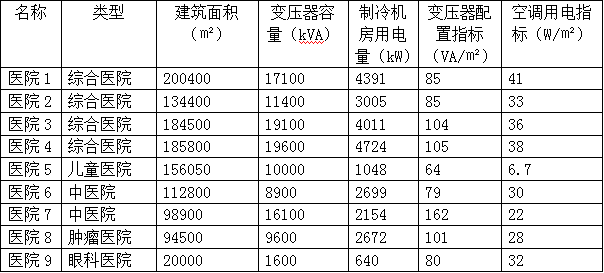

2.1 变压器配置指标

以上数据中，医院5空调采用直燃机，空调用电指标较低；医院7设置有制剂室且预留有二期用电量。正常情况下，医院建筑变压器容量时可按90-110VA/㎡计取。

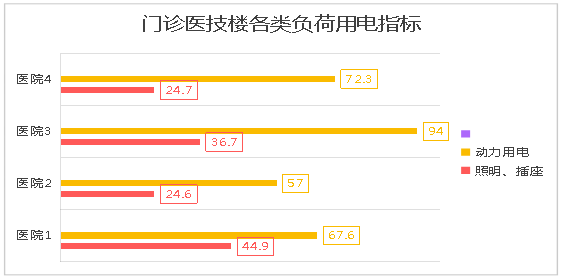

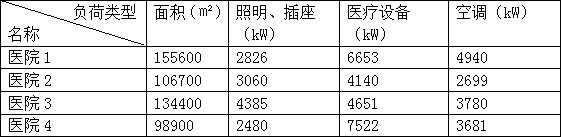

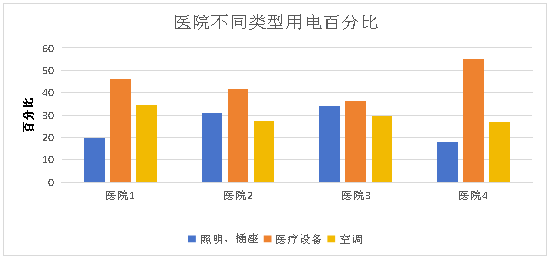

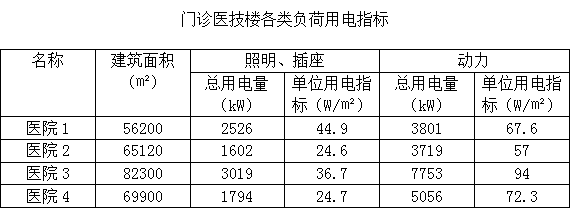

2.2 照明、插座、动力、空调等用电指标

从以上数据可以看出，医疗建筑中照明用电量约占30-35%左右，动力用电占35-45%左右，空调用电占30-40%左右。

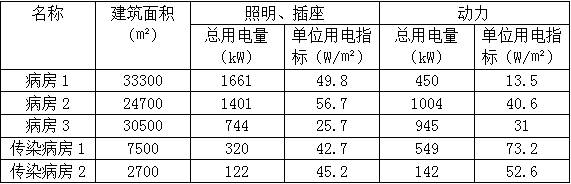

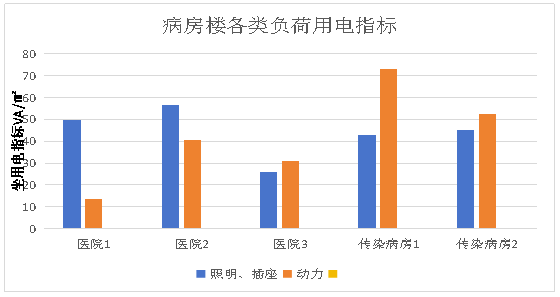

2.3 病房楼各类负荷用电指标

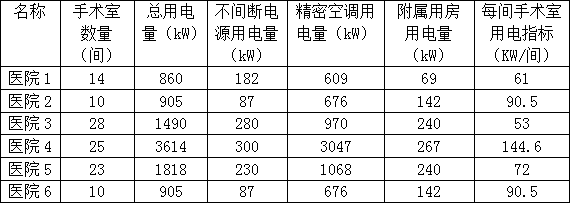

2.4 手术室用电指标

手术室总用电量可按70-90kW/间考虑，医院3、医院4、医院5手术室数量相近，空调用电差别大，空调设置方案对手术室用量影响较大。

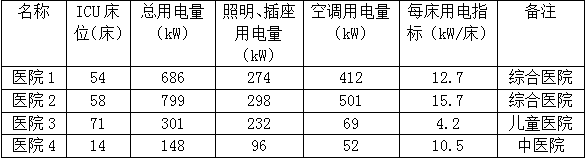

2.5 ICU用电指标

综合医院ICU用电量可按10-15kW/床估算；儿童医院、妇幼保健院ICU用电量可按5kW/床估算。

2.6 静配中心

2.7 制剂室

三、影响用电负荷的关键因素

1.地域气候条件：南方地区夏季比较炎热,冷机容量大,其医院的单位面积变压器安装容量会稍高一些。

2.医院类型与规模：综合医院用电负荷普遍高于专科医院，小型医院单位面积指标通常高于大型医院。

3.医疗设备配置‌：大型医疗设备（如MRI、CT、加速器等）对总用电负荷影响显著。

4.功能区域差异：洁净手术部、ICU、血库等区域负荷密度远高于普通病房，门诊医技部用电量与住院部用电量有明显差异。

5.环境控制系统的需求：手术室、ICU需全年维持恒温恒湿及设置新风系统增加额外能耗；实验室样本冷藏、血库冷链等对温度波动容忍度低，需24小时精密空调支持。‌

四、总结

本文仅就工程设计中的用电负荷数据进行归纳总结，由于医疗建筑用电负荷牵扯的因素较多，所以设计人员在医院电气设计时应考虑到医院的建设规模、建设地点、医院类型等因素，合理设置变压器容量和台数，提高医疗建筑供电安全可靠性和经济性。
